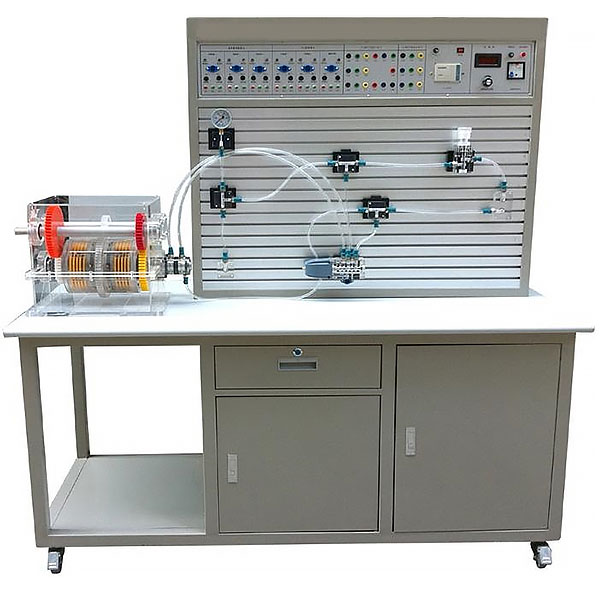

通明液压plc节制与湿式聚散器变速箱综合实训台首要特色
1、首要由实训桌、实训台、湿式聚散器变速箱、液压元件和电器节制器件、可编程节制器（PLC）等器件构成。
2、实训桌、实训台为铁质双层亚光密纹喷塑规划，实训桌抽屉内寄存液压元件等。
3、装备经常利用液压元件：每一个液压元件均配有装配底板，可便利、随便地将液压元件安顿在铝合金型材面板上（面板带“T”沟槽情势的铝合金型材规划）。油路搭接接纳半开闭式快换讨论，拆接便利，不漏油。
4、实训元件均为通明无机材料制成，便于领会把握经常利用液压元件的规划，机能及用处、实训组装回路疾速、便利。
5、实训电气节制单位接纳进步前辈的PLC节制，也能够或许接纳自力的继电器节制单位遏制电气节制。
首要功效
1、实在演示湿式聚散器变速箱磨擦片分手、连系、换挡、变速举措；
2、领会湿式聚散器液压体系构成及使命道理，各外部规划及使命进程；
3、遏制湿式聚散器变速箱液压体系拆装和组合、电气节制体系回路尝试；
4、通明液压湿式聚散器变速箱液压体系换向回路仿真软件：
实在演示湿式聚散器变速箱磨擦片分手、连系、换挡、变速举措；领会湿式聚散器液压体系构成及使命道理，各外部规划及使命进程。
首要手艺参数
1、电源：AC220V允差±l0%，50Hz；
2、直流电源输出AC220V输出DC24V/3A
3、装配容量：≤1kVA；
4、使命情况温度：－5℃～40℃；
5、使命湿度：≤90%(40℃时)；
6、实训装配形状尺寸：1600mm×750mm×1750mm
7、湿式聚散器变速箱形状尺寸：530mm×320mm×350mm
8、液压泵站：
（1）体系额外压力0.8MPa；
（2）定量齿轮泵-机电1套：接纳内轴一体式装配，规划松散，乐音低；定量齿轮泵：额外流量4L∕min，压力2.5MPa；机电：功率250W，调速规模0－1500r/min。油箱：公顷容积6L、过滤器、L-HL46号液压油。
8、湿式聚散器变速箱规划：
（1）聚散器缸体由实芯通明机玻璃车削加工而成，缸体厚15mm，可透视外部物体。下面加工内花键槽，主动磨擦片经由进程花键槽通报能源。
（2）各齿轮、活塞等接纳通明无机玻璃及工程塑料建造加工，聚散器传动轴轴接纳铝棒车削建造。变速箱壳体用通明无机玻璃做成，能够或许看到外部各轴。
（3）主动磨擦片的外缘有外花键齿槽，经由进程聚散器缸体上的内花键齿槽与聚散器缸体共同。主动磨擦片的内缘有内花键齿槽，经由进程输出齿轮的外花键齿槽与齿轮相连。
（4）螺旋弹簧两头别离支持于输出齿轮和活塞端面。当聚散器缸体通入液压油时，液压油鞭策活塞挪动压紧主、从动磨擦片，使它们连系，完成能源通报。当断开液压油时，螺旋弹簧鞭策活塞回位，主、从动磨擦片分手，堵截能源通报。
（5）活塞与聚散器缸体之间接纳O型密封圈密封，活塞与轴接纳O型密封圈密封。各齿轮经由进程滚针轴承装配在轴上。各轴经由进程单列向心圆柱滚子轴承装配于变速箱壳体上。
（6）聚散器轴上加工有两个节制油道，别离节制摆布的活塞，前端设置扭转讨论。能源输出与输出轴的轴端别离有扭矩输出、输出毗连的地位。
9、液压元件：
接纳通明工艺加工而成，最大使命压力2.0MPa。每一个通明液压元件皆配有底板，可便利、随便地安顿在操纵面板上。油路搭接接纳快换讨论，并且接纳通明软管，可清楚直观瞥见油路的勾当，不漏油。
10、电器节制单位：
（1）PLC主机模块：主机选用三菱FX1S-20MR主机，12路DC输出／8路继电器输出。
（2）配有节制模块：电源模块，PLC节制模块，继电器节制模块，节制按钮模块，液压元件自力模块等。
11、电磁换向阀：DC24V.吸力3mpa
12、假造仿实在训软件
液压气压传动设想与节制假造仿真软件
本软件基于unity3d开辟，软件接纳三维周游的情势，可经由进程键盘节制挪动，鼠标节制镜头标的目的，界面设有欧美日韩中文字幕_欧美日韩在线播放_欧美日韩精品、赞助、全屏、元件认知、回路搭建、关头元件测试、典范体系测试界面。
1.元件辨认接纳了主动播放的情势，先容了装备上的邮箱、液位计、油泵机组（此处先容弹出液压标记、道理与先容，点击肯定进入下一项先容）、阀架、压力表、传感器等
2.元件拆装分为进修情势与查核情势，内置电磁换向阀、板式溢流阀、柱塞泵、过滤阀、电液伺服阀，进修情势中提醒装配挨次，高亮显现，查核情势时装配与装配均无提醒，拆装挨次犯错时，将不能再遏制下一步的拆装。东西栏内设有可拖拽的密封件、泵、阀、滤油器、六角扳手、管钳、活扳手、呆扳手、M5螺丝。
3.液压元件构扶植有单向阀（液控、锥阀芯、球阀芯）、换向阀主体规划（O型、Y型、H型）、液压缸（拼装柱塞、双感化单出杆、双感化双出杆、单感化双出杆、单感化单出杆）等的构建，每种构建尝试都接纳了图形化的体例，经由进程拖拽设定好的图形，遏制构建，图形库中有混合图形。
4.液压选型是经由进程液压道理图，而后挑选泵的公称排量（12项，含11项混合项）和压力品级（5项，含4项混合项）、电磁溢流阀的挑选（3项规格、3像压力品级、3项流量品级，均有混合项）、滤油器的挑选（多项挑选含混合项）、伺服阀的挑选（多项挑选含混合项）、挑选毛病体系将主动遏制提醒准确谜底，挑选完后按照提醒拖拽呼应的东西到高亮部位。
5.回路查抄是经由进程挑选准确的配件，包罗密封圈的挑选、查抄阀门开关等。而后下一步骤遏制开机，按照提醒开机，开机落后入监控界面，按照提醒一一开启装备，提醒的情势为笔墨与按钮高亮，
6.液压缸压力测试经由进程背景界面的测试按钮进入尝试，慢慢分为启动磨擦测试、启动磨擦力、参数设置、起头测试、绘制曲线、遏制测试。
7.典范体系测试分试运转、阶段呼应测试、频次呼应测试。以上测试均为经由进程背景监控界面遏制尝试。
8.软件须能遏制全方位扭转、减少、减少旁观其细节。且全体统一平台，不得以零丁的资本揭示。
单片机、plc可编程设想与节制假造仿真软件
本软件基于unity3d开辟，内置使命书与尝试提醒，接纳三维周游的情势，可经由进程键盘节制挪动，鼠标节制镜头标的目的，鼠标滚轮节制画面远近，可360度扭转，三维墙体上画有电气图。
1.装备元件组装：按照高亮提醒，找到元件节制架，可从元件库中按电气元件规划图拖拽元件安顿到元件节制架上，元件库设有节制面板、开关电源、微型继电器、PLC、变频器、步进机电、交换机电、伺服机电、伺服驱动器、步进驱动器、接口板、操纵面板、断路器、伺服机电接口、数显电压表，挑选毛病时有提醒。
2.手艺目标丈量：挑选万用表查抄伺服机电毗连线、带BOP面板的伺服驱动器，摆布按钮调至欧姆档，拖拽黑红表笔别离拔出R、S、T、U、V、W、接地相测试阻值，按照高亮提醒，在场景中找到电源开关，拖拽电笔或万用表遏制丈量电源是不是翻开。
3）电器元件毗连：按照电气接线图，毗连好电源线、节制线，高亮提醒接口，将驱动器、接口板、能源线、伺服机电、编码器、PLC、继电器按挨次毗连好，翻开总电源开关、伺服电源开关、毛病电路开关后，提醒毛病代码，从三项中多选毛病缘由。
4）参数调剂测试：电源合闸遏制调速，按使命书请求设置驱动器参数，遏制点动节制/摹拟量调速/多段调速节制，察看三维伺服机电勾当节制。挑选6条PLC法式挑选肆意一种而后遏制伺服驱动器摹拟量调速，PLC参数可调，设置好驱动器参数，进入三维伺服机电勾当节制界面及电气显现界面，操纵面板设有伺服启动、低速、中速、高速、伺服遏制、扭矩限定、非常重置、正转/反转挑选、0-10滑动节制（电气面板及时显现数值）。
5）巡查伺服体系口罩机三维假造仿真机，察看其规划，可注入毛病点，多选毛病缘由，遏制毛病定位，将毛病缘由与对应的检测及定位体例连线，挑选准确后遏制毛病解除，将毛病缘由与对应的处理体例连线。
6）节制工艺计划，可选点动节制/摹拟量调速/多段调速节制的单机情势及联机情势，调出节制面板，显现3条出产线运转，遏制及时节制，可选点动、低中高速、启动、遏制节制，速率可调，按照节制计划，体系主动得出出产线运转机能好坏，并提交交底记实。
设置装备摆设清单
|
顺序号 |
头衔 |
规格 |
数量英文 |
|
1 |
实践桌 |
|
1张 |
|
2 |
实践教学台 |
|
1台 |
|
3 |
PLC监控主机模块电源 |
三凌FX1S-20MR |
1块 |
|
4 |
电源输出模块输出模块 |
|
1块 |
|
5 |
继电商放肆方案 |
|
1块 |
|
6 |
PLC放肆按健接口 |
|
1块 |
|
7 |
机泵组（泵房采集体系） |
|
1套 |
|
8 |
通明湿式聚散器变化箱 |
通明器件 |
1台 |
|
9 |
两位四通电滋换相阀 |
通明元器件封装 |
1只 |
|
10 |
先导式进水口阀 |
通明pcb板 |
1只 |
|
11 |
三通接头讨论稿 |
通明器件 |
3只 |
|
12 |
工作燃气压力表 |
通明开关元件 |
1只 |
|
13 |
通明液压式皮管 |
|
10米 |
|
14 |
电磁波阀常用毗连线 |
|
1条 |
|
15 |
c语言编程电缆电线（适应器） |
三菱PLC |
1条 |
|
16 |
夜压油 |
L-HL4六号 |
5kg |
|
17 |
油盘 |
|
1只 |
|
18 |
螺丝扣刀（只字、十字） |
3×80mm |
2把 |
|
19 |
铰剪 |
|
1把 |
|
20 |
勾当板手 |
|
1把 |
|
21 |
尖嘴钳 |
|
1把 |
|
22 |
内六角活动扳手M5 |
|
1把 |
|
23 |
内六角气动扳手M6 |
|
1把 |
|
24 |
内卡簧钳 |
|
1把 |
|
25 |
外卡簧钳 |
|
1把 |
|
26 |
各个隔绝圈 |
|
1袋 |
|
27 |
急速油计划方案 |
|
2只 |
|
28 |
湿式聚散器换挡箱液压装置巧用表明书 |
|
1册 |
|
29 |
西门子PLC和程序编写app与吃妻上瘾西式 |
方法 |
1盘 |
热销产物：电工实训台
